2016 年一级建造师 《机电工程管理与实务》新教材变化解读
发布时间：2016-06-06 16:54:19
一、新教材解读
（一）教材总体变化情况分析
1．编写依据：《一级建造师执业资格考试大纲》（2015 年版）。
2．篇幅情况：比 2015 年教材减少了 7 页，至 495 页，部分内容和案例删除。
3．体系变化：章节标题，框架结构未变。
4. 案例情况：案例总体数量减少，增加 7 个案例，删除了 14 个案例。
5. 实质性内容变化：125 处
6. 考点知识点变化：76 个。
2016 年教材相对于 2015 年教材的总体变化：变化较大，主要针对现场的施工技术进行改进 完善，增加了实践性较强的应用举例。施工管理部分，删减了一些应用性不强的案例，增加 了一些案例和真题。按现行的法律法规、规范标准的也进行了相应的更新。

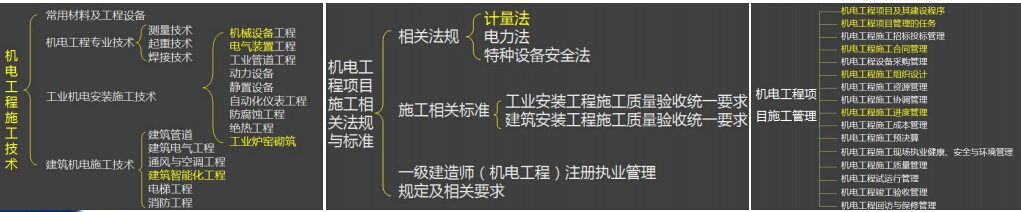

（二）教材框架
机电工程施工技术 机电工程项目施工管理 机电工程项目相关法规与标准
（三）教材细节变化情况分析 综述：主要变化体现在三个方面： 1．施工技术进行改进和完善，增加了很多应用实例
（1）机械设备安装施工技术
增加了 3 页：机械设备典型零部件的安装
1）齿轮装配要求
2）联轴器装配要求
3）轴承装配要求
（2）电气装置安装工程施工技术
1）成套配电装置柜体的安装要求
2）成套配电装置试验及调整要求
3）电力变压器的安装技术
4）旋转电机的安装技术
5）输配电线路的施工技术 ：电缆线路的敷设，增加了 4 页
（3）建筑智能化工程施工技术
建筑智能化工程按《建筑工程施工质量验收统一标准》GB 50300—2013 和《智能建筑工程 质量验收规范》GB50339-2013 进行了修订，变化幅度较大，有 9 页。 2．管理部分增加了和实践相结合的内容
部分施工管理内容进行了修订和完善，调整了部分案例。
3.计量法变化较大，有 10 多页调整，其他没有实质性变化。
（四）具体细节变化内容
1H410000 机电工程技术
1H411000 机电工程常用材料及工程设备
1H411010 机电工程常用材料：
主要是增加了应用举例
P2 碳素结构钢的特性及用途，增加 Q235 的特性及用途
P2 低合金结构钢的特性及用途，增加压力容器具体用钢及用途
P3 特殊性能低合金高强度钢的特性及用途，增加船体用钢和石油天然气输送用钢的特性及 用途
P4 型钢的类型及应用，增加角钢的应用
P4 管材的类型及应用，增加结构用焊接钢管的应用，即本页中“例如，结构用焊接钢管主 要用于建筑用管桩……”
例如，结构用焊接钢管主要用于建筑用管桩、脚手架、桥梁、矿ft、船舶、电站、输塔、 球场、运动场，房屋的门、窗、栏杆、钢家具、运动器械、自行车等。
P4 铜及铜合金的特性及应用中，增加铜合金的特性
P5 铝及铝合金的特性及应用中，增加纯铝的特性及应用
P5 镁及镁合金的特性及应用中，第二段增加变形镁合金和铸造镁合金的应用
P8 ABS 工程塑料管，增加其应用举例
P11 低烟无卤 A 级阻燃耐火型电力电缆，增加了其应用举例
P12 阻燃控制电缆，增加了其应用举例
1H411020 机电工程常用工程设备
P21 增加“2.矿业设备的性能”。
P21 静置设备的分类，进行了简化， 容器、反应器、常用板式塔和常用换热器均简化为包 括哪些种类，关于具体种类的介绍没有详细展开。
1H412000 机电工程专业技术
1H412010 测量技术
P33 （二）高程控制网的测量方法和要求增加“4.水准测量法的主要技术要求”。
P35 第一段增加水准仪的应用举例“例如，S3 光学水准仪主要应用于……对设备安装标高 的控制测量”。
P36 本页倒数第二段增加电磁波测距仪的分类 电磁波测距仪的分类。电磁波测距仪按其所采用的载波可分为：用微波段的无线电波作为
载波的微波测距仪；用激光作为载波的激光测距仪；用红外光作为载波的红外测距仪。后两 者又统称为光电测距仪。
P37 “（三）GPS 面积测量仪”改为了“全球定位系统（GPS）”，内容也发生变化。
1H412030 焊接技术
P51 正数第三行增加酸性焊条和碱性焊条的特性。
P65 “7.其他检测方法”包括：发射检测、X 射线数字成像检测、漏磁检测、脉冲涡流检测、 超声相控阵检测技术、超声导波检测技术、交流场测量技术、远场测试检测方法。
1H413000 工业机电工程安装技术
P71：增加了
二、机械设备典型零部件的安装
（一）齿轮装配要求
5.用着色法检查传动齿轮啮合的接触斑点，应符合下列要求：
（1）应将颜色涂在小齿轮上，在轻微制动下，用小齿轮驱动大齿轮，使大齿轮转动 3～ 4 转。
（2）圆柱齿轮和蜗轮的接触斑点，应趋于齿侧面中部；圆锥齿轮的接触斑点，应趋于齿 侧面的中部并接近小端；齿顶和齿端棱边不应有接触。
（3）传动齿轮啮合接触斑点的百分率计算值应符合 GB50231-2009 规定。
（4）可逆转的齿轮副，齿的两面均应检查。

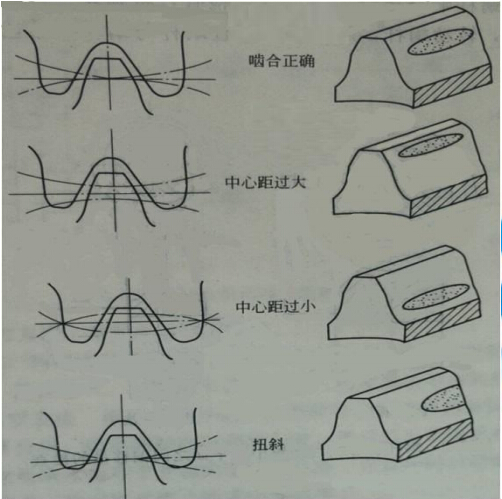

图 1 根据接触斑点的分布判断啮合情况
（二）联轴器装配要求
（三）轴承装配要求
1. 滑动轴承装配
2. 滚动轴承装配
1H413020 电气工程安装技术：
1H413021 成套配电装置的安装技术
P80 - P81
二、成套配电装置柜体的安装要求
（二）高压开关柜的安装要求
（三）低压开关柜的安装要求 三、成套配电装置试验及调整要求
（二）高压开关柜（手车式）试验要求
（三）成套配电装置的主要整定内容 这几部分主要电话位置发生了调整，主要增加了“（三）成套配电装置的主要整定内容”
1H413022 变压器的安装技术
P82-83
三、变压器二次搬运 四、变压器吊芯（器身）检查 五、变压器的干燥 六、变压器就位
七、附件安装 这一部分内容有删减和稍微调整，对考试没有太大影响。
1H413023 旋转电机的安装技术
P86 “2.干燥方法”这部分内容变化。

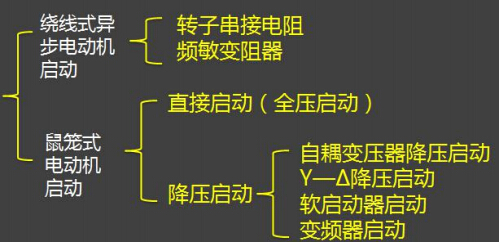

P88 “四、电动机的启动方式”和“五、启动器安装要求”这两部分内容变化。 四、电动机的启动方式
1.绕线式异步电动机启动 绕线式电动机在启动时，为了减少启动电流和增大启动转矩，可采用转子串接电阻或频
敏变阻器启动。 三相绕线式异步电动机转子串接电阻启动时，转子绕组中接入全部电阻。启动过程中，
将电阻逐段切除，启动完毕将转子绕组短接。一般大容量绕线式电动机采用此种方式。 2.鼠笼式电动机的启动 鼠笼式电动机的启动分直接启动（全压启动）和降压启动。因三相鼠笼式异步电动机启
动时启动电流为电机额定电流的 4～7 倍。直接启动一般用于小容量电机，大容量电动机可 采用自耦变压器降压启动、Y—Δ降压启动、软启动器启动和变频器启动。
【例题】三相交流鼠笼式异步电动机，启动电流为电机额定电流的 4〜7 倍，一般采用（ ） 启动方法。
A.直接启动 B.转子串接电阻启动 C.频敏变阻器启动 D. Y-△降压启动器
E. 自耦降压启动器和
【答案】ADE
【解析】B 转子串接电阻启动和 C 频敏变阻器启动是绕线式感应电动机的启动方式。鼠笼式 异步电动机采用如直接启动和降压启动两种启动方法，降压启动又分为自耦降压启动器和 Y-△降压启动器。
五、启动器安装要求
（一）变频器的安装接线要求
（1）变频器和电机的距离应该尽量的短。
（2）信号线与动力线必须分开走线，信号线与动力线必须分别放置在不同的金属管道 或者金属软管内部。
（3）控制电缆选用屏蔽电缆，控制电缆和电源电缆交叉时，应尽可能使它们按 90 度角 交叉。
（4）变频器的模拟量信号线与主回路线分开走线，模拟信号线用屏蔽双绞线。
（5）变频器接地端子的接地电阻越小越好，接地导线的截面不小于 4mm2，长度不超 过 5m。
（6）变频器的接地应和动力设备的接地点分开，不能共地。
【例题】变频器的安装接线要求，正确的是（ ）。
A. 变频器和电机的距离应该尽量的短
B. 信号线与动力线必须分开走线，必须分别放置在不同的金属管道或者金属软管内部
C.控制电缆和电源电缆交叉时，应尽可能使它们按 90 度角交叉
D. 变频器接地端子的接地电阻越小越好，接地导线的截面不小于 4mm2，长度不超过 10m E. 变频器的接地和动力设备的接地如果采用共地接地，接地电阻值要小于 1Ω
【答案】ABC
【解析】D 选项错误，应该是长度不超过 10m; E 选项错误，变频器的接地应和动力设备的 接地点分开，不能共地接地。
1H413024 输配电线路的施工技术
P90-91 增加了“（六）线路试验”；“（七）竣工验收检查”内容微变。
（六）线路试验
1 测量绝缘子和线路的绝缘电阻
2.测量 35kV 以上线路的工频参数可根据继电保护、过电压等专业的要求进行。
3.检查线路各相两侧的相位应一致。
4.冲击合闸试验
5.测量杆塔的接地电阻值,应符合设计的规定。
6.导线接头测试
P91-95 “二、电缆线路的敷设”整个知识点变化。 二、电缆线路的敷设
（一）电缆线路敷设要求
1. 直埋电缆敷设要求
2.排管电缆敷设要求
3.电缆沟或隧道内敷设电缆要求
（1）电缆的排列

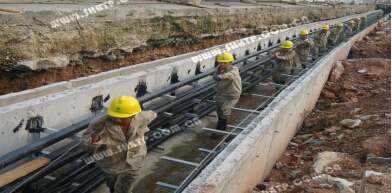

电缆沟电缆的敷设
1）电力电缆和控制电缆不应配置在同一层支架上。
2）高低压电力电缆、强电与弱电控制电缆应按顺序分层配置，一般情况宜由上而下配 置；但 35kV 以上电压电缆引入柜盘时，为满足弯曲半径要求，可由下而上配置。
（2）电缆在支架上敷设
1）控制电缆在普通支架上，不宜超过 1 层；桥架上不宜超过 3 层。
2）交流三芯电力电缆，在普通支吊架上不宜超过一层，桥架上不宜超过 2 层。，
3）交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔 1m
用绑带扎牢。
4）并列敷设的电缆，其相互间的净距应符合设计要求。
5）电缆与热力管道、热力设备之间的净距，平行敷设时不应小于 1m，当受条件限制 时，应采取隔热保护措施。
6）电缆敷设完毕后，应及时清除杂物，盖好盖板。必要还应将盖板缝隙密封。
【例题】有关电缆沟或隧道内电缆敷设的要求说法，正确的有（ ）。 A.电缆支架的同层横担应在同一水平上 B.电力电缆和控制电缆在同一层支架时，应排列整齐 C.高压电缆在下，低压在上
D.强电控制电缆在上，弱电控制电缆在下 E.交流三芯电力电缆在桥架上不宜超过一层
【答案】AD
【解析】B 选项，电力电缆和控制电缆不应配置在同一层支架上。C 选项,应该是高压在 上，低压在下。E 选项,交流三芯电力电缆，在普通支吊架上不宜超过一层，桥架上不宜超 过 2 层。参见教材 P92-93。
1H413050 动力设备安装技术
主要是增加了应用举例
P131 增加了整体到货的高中缸安装的应用举例 P133 增加了发电机定子的吊装的应用举例 P134 增加了锅炉钢架安装程序的应用举例 P135 增加了锅炉钢架安装找正的应用举例
1H413060 自动化仪表工程安装技术
删减了部分内容，总体影响不大
1H413070 防腐蚀工程施工技术 P150“（六）金属热喷涂材料”下面增加知识点 3.镍及镍合金
4.铜及铜合金”
1H413080 绝热工程施工技术
P159 增加“（七）聚苯乙烯热固性泡沫塑料”这部分内容。
1H413090 工业炉窑砌筑工程施工技术
P159 增加了（二）按炉窑加热的可控程度和加热方式分类
（三）按生产过程中炉窑的状态分类
P175 增加了 （一）耐火浇注料的施工程序
P176 增加了 七、耐火喷涂料施工的主要技术要求。
P177 增加了 （一）烘炉阶段的主要工作
1H414000 建筑机电工程安装技术
P201：“H414041 建筑智能化工程的组成及其功能”下面两段话内容增加 “建筑智能化工程（智能建筑分部工程）按《建筑工程施工质量验收统一标准》GB 50300
—2013 和《智能建筑工程质量验收规范》GB50339-2013 标准划分为 19 个子分部工程，每 个子分部工程又有多个分项工程组成。
智能化工程的主要子分部工程有：智能化集成系统、用户电话交换系统、信息网络系统、 综合布线系统、有线电视及卫星电视接收系统、公共广播系统、会议系统、建筑设备监控系
统、火灾自动报警系统、安全技术防范系统和机房工程等。 1H414042 建筑智能化工程的施工要求 P212：（二）建筑设备监控系统产品的选择及检查，增加了 3 1H414043 建筑智能化工程的调试检测要求 P216：“一、建筑智能化系统调试检测的实施”内容大幅度调整 一、建筑智能化系统调试检测的实施
1.系统调试及试运行
2.系统检测
3.建筑智能化分部（子分部）工程验收
P217-222：“二、建筑智能化工程调试检测要求”由七点变为十点，整个内容都有调整，变 化很大
（4）系统检测结论与处理
1）主控项目有一项及以上不合格的，系统检测结论应为不合格；
2）一般项目有两项及以上不合格的，系统检测结论应为不合格；
3）被集成系统接口检测不合格的，被集成系统和集成系统的系统检测结果均应为不合格；
4）系统检测不合格时，应限期对不合格项进行整改，并重新检测，直至检测合格。重新检 测时抽检应扩大范围。
【例题】智能化系统检测中，一般项目有（ ）不合格的，系统检测结论应为不合格。
A.一项 B.一项及以上
C.两项 D.两项及以上
【答案】D
【解析】一般项目有两项及以上不合格的，系统检测结论应为不合格。
3.建筑智能化分部（子分部）工程验收
（1）工程验收应具备条件
（2）工程验收组织
（3）工程验收文件
1）竣工图纸；
2）设计变更记录和工程洽商记录；
3）设备材料进场检验记录和设备开箱检验记录；
4）分项工程质量验收记录；
5）试运行记录；
6）系统检测记录；
7）培训记录和培训资料。
【例题】下列文件中，不属于智能化工程验收文件的是（ ）。
A.工程技术文件 B.设备开箱检验记录 C.设计变更记录 D.系统检测记录
【答案】A
【解析】本题考查的是建筑智能化工程的施工程序。智能化工程验收文件包括：1）竣工图 纸；2）设计变更记录和工程洽商记录；3）设备材料进场检验记录和设备开箱检验记录；4） 分项工程质量验收记录；5）试运行记录；6）系统检测记录；7）培训记录和培训资料。
1H414060 消防工程安装技术
P234 增加“3.消防水炮灭火系统”这部分内容。
P234 增加“1.七氟丙烷灭火系统”这部分内容，删除了 2015 版的“卤代烷 1301 灭火系统”。
P237 “2.水灭火系统施工程序” 增加“（4）消防水炮灭火系统施工程序”这部分内容。
1H420000 机电工程项目施工管理
几乎每一节内容都有内容的调整，案例题删了 14 个，增加了 7 个，新版教材目前还有 38
个案例题
1H420010 机电工程项目及其建设程序
P253: 【案例 1H420010-2】中
二、问题: 删除了“4．管道试压用压力表应符合哪些要求” 增加了“4.机电工程项目…..
5.机电工程项目建设……”三、分析与参考答案进行相应修改
1H420030 机电工程施工招标投标管理
P270: 删除：原教材的【案例 1H420030-2】
将原教材的【案例 1H420030-3】改为【案例 1H420030-2】并对其内容进行了相应的修改
1H420040 机电工程施工合同管理
P282：对原教材【案例 1H420040-2】进行了替换
1H420050 机电工程设备采购管理 P293：【案例 1H420050-2】修订了错误 一、背景增加“工程所需的安装……” P294：删除原教材的【案例 1H420050-3】
1H420060 机电工程施工组织设计
1H420061 施工组织设计的编制要求 P295：一、施工组织设计的类型内容做了实质的修改 一、施工组织设计的类型
施工组织设计按编制对象，可以分三类：施工组织总设计、单位工程施工组织设计和施 工方案。
P295：二、施工组织设计的编制原则和依据内容做了修改 P300：一、施工组织设计的审核及批准 P301：四、施工组织设计的贯彻
1H420060 机电工程施工组织设计
P303：【案例 1H420060-1】三、分析与参考答案中 1.对内容进行了修改
P304：【案例 1H420060-2】三、分析与参考答案中 1.2. 对内容进行了修改
1H420070 机电工程施工资源管理
P324：将原有教材【案例 1H420070-1】删除
P325：【案例 1H420070-2】一、背景中事件 3 内容进行修改
二、问题中问题 3 内容进行修改，相应答案也做了调整
P326：增加【案例 1H420070-3】 P327：增加【案例 1H420070-4】
1H420080 机电工程施工协调管理
P333：【案例 1H420080-1】一、背景内容进行修改 二、问题内容进行修改，相应答案也做了调整
P334：【案例 1H420080-2】一、背景内容进行修改 二、问题内容进行修改，相应答案也做了调整
1H420090 机电工程施工进度管理
P348：【案例 1H420090-3】用 2015 年一级真题进行替换
P349：删除了【案例 1H420090-4】
1H420100 机电工程施工成本管理
P354：案例由 3 个变为 2 个，删除旧教材【案例 1H420100-2】【案例 1H420100-3】 新增了【案例 1H420100-2】
1H420110 机电工程施工预结算
P366：案例由 3 个变为 2 个，删除旧教材【案例 1H420110-1】
1H420120 机电工程施工现场职业健康安全与环境管理
P390：【案例 1H420120-1】替换了新案例
1H420130 机电工程施工质量管理
P410：案例由 4 个变为 3 个，删除旧教材【案例 1H420130-1】【案例 1H420130-2】，新增【案 例 1H420130-1】2015 年二级真题
1H420140 机电工程试运行管理
P421：案例由 4 个变为 2 个，删除旧教材【案例 1H420140-1】【案例 1H420140-2】
1H420150 机电工程竣工验收管理
P433：案例由 3 个变为 2 个，删除旧教材【案例 1H420150-1】
1H433000 机电工程项目施工相关法规与标准
1H431000 机电工程施工相关法规
1H431010 计量法相关规定
1H431011 计量器具的使用管理规定
P442-P446 新增了
三、计量检定 四、计量器具的使用管理要求 五、计量器具的制造、修理和销售
1H431012 计量检定的要求
P446-P449 整目知识点全变。
1H431020 电力法相关规定
内容局部有增添，影响不大
1H431030 特种设备安全法相关规定
内容局部有增添，影响不大
1H432000 机电工程施工相关标准
内容有略微的调整，多考试影响不大
1H433000 一级建造师（机电工程）注册执业管理规定及相关要求
无实质性变化
（五）案例题举例：
P348：1H420090 机电工程施工进度管理
【案例 1H420090-4】2015 年一级真题 问题： 1、业主采购水泵时应考虑哪些性能参数？
2、三联供机组就位后，试运行前还有哪些安装步骤？
3、计算事件 1 的 CPI 和 SPI 及其影响，请问是否影响总工期？
4、请问事件 2 中承包单位如何才能修改图纸？请问延误是否影响工期？
5、针对事件 3 中，施工单位需要哪些资料才能证明自己没有过错？ 背景资料
A 安装公司承包某分布式能源中心的机电安装工程，工程内容有：三联供（供电、供 冷、供热）机组、配电柜、水泵等设备的安装和冷热水管道、电缆排管及电缆施工。分布式 能源中心的三联供机组、配电柜、水泵等设备由业主采购，金属管道、电力电缆及各种材料 由安装公司采购。

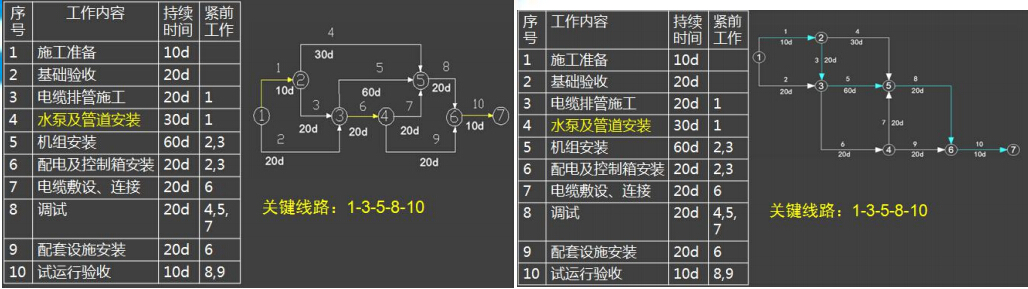

A 安装公司项目部进场后，编制了施工进度计划（见表 1H420090-4）、预算费用计划及 质量预控方案。对业主采购的三联供机组、水泵等设备检查，核对技术参数，符合设计要求。 设备基础验收合格后，采用卷扬机及滚杠滑移系统将三联供机组二次搬运、吊装就位，安装 中设置了质量控制点，做好施工记录，保证了安装质量，达到设计及安装说明书要求。
在施工中曾发生过以下 3 个事件。
事件 1：项目部将 2000m 电缆排管施工分包给 B 公司，预算单价为 120 元/m。在 3 月 22 日结束前检查，B 公司只完成电缆排管施工 1000 米，但支付给 B 公司的工程进度款累计 已达 160000 元，项目部对 B 公司提出了警告，要求加快进度。
事件 2：在热水管道施工中，按施工图设计位置碰到其他管线，使热水管道施工受阻， 项目部向设计单位提出设计变更，改变了热水管道的走向，使水泵和管道安装工作拖延到 4
月 29 日才完成。
事件 3：在分布式能源中心项目试运行验收中，有一台三联供机组运行噪声较大，经有 关部门检验分析及项目部提供的施工文件证明，不属于安装质量问题，经增加机房的隔音措 施后通过验收。

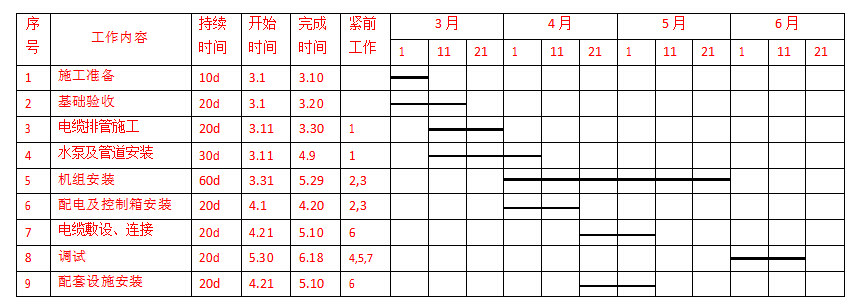

表 1 施工进度计划
问题
1、业主采购水泵时应考虑哪些性能参数？
2、三联供机组就位后，试运行前还有哪些安装步骤？
3、计算事件 1 的 CPI 和 SPI 及其影响，请问是否影响总工期？
4、请问事件 2 中承包单位如何才能修改图纸？请问延误是否影响工期？
5、针对事件 3 中，施工单位需要哪些资料才能证明自己没有过错？ 分析与参考答案： 1．项目部在验收水泵时，应认真核对水泵的型号、流量、扬程、配用的电机功率，以
免错用后达不到设计要求。参见教材 P186。 2．三联供机组就位后，试运行前还应进行的安装步骤为：安装精度调整与检测、设备
固定与灌浆、零部件装配、润滑与设备加油。 参见教材：机械设备安装的一般程序
开箱检查→基础测量放线→基础检查验收→垫铁设置→吊装就位→安装精度调整与检 测→设备固定与灌浆→零部件装配→润滑与设备加油→试运转→ 工程验收。
3．计算事件 1 的 CPI 和 SPI：
已完工程预算费用 BCWP =1000m×120 元/m=120000 元 3 月 22 号检查时的计划工程量是 2000/20×12=1200m 计划工程预算费用 BCWS =1200m×120 元/m=144000 元
在 3 月 22 日结束时检查，支付给 B 公司的工程进度款累计已达 160000 元，即已完工
作实际费用为 160000 元。
费 用 绩 效 指 数 CPI= 已 完 工 程 预 算 费 用 BCWP/ 已 完 工 程 实 际 费 用 ACWP
=120000/160000=0.75
进 度 绩 效 指 数 SPI= 已 完 工 程 预 算 费 用 BCWP/ 计 划 工 程 预 算 费 用 BCWS
=120000/144000=0.83
CPI 和 SPI 都小于 1，电缆排管施工进度延误了，并且电缆排管是在关键线路上，所以 会影响总的施工进度。
4．（1）施工单位按图施工发现管道有碰触现象，说明设计有问题，施工单位如发现设 计有问题要求变更设计，应提出变更申请单，经项目部技术管理部门审签后，送交建设（监 理）单位审核。经设计单位同意后，由设计单位签发设计变更通知书并经建设单位（监理） 会签后生效。
（2）不影响。水泵及管道安装工程不是关键工作，其总时差为 50 天，该项工作拖延到
29 号完成，比原计划推延 20 天，没有超过总时差，不影响总工期。
5．事件 3 中，项目部可提供的施工文件有工程合同，设计文件，三联供机组安装技术 说明书，施工记录等。
二、学习建议
1．熟悉内容，建立教材的框架体系，抓住重点
2．明确哪些是新增内容，哪些是考过的内容
3．跟着精讲班过一遍，归纳整理，消化吸收，总结考试要点
4．做真题，熟悉考试出题模式，做练习题
5．机电考试总体趋势：重技术轻管理，重应用，不能死记硬背，综合性更强
6．注重前后贯通联系：特种设备、特种设备安全法
