2021年一级建造师《机电工程管理与实务》真题答案及解析

热力管道与其他管道共架敷设时，疏水器应安装在( )。

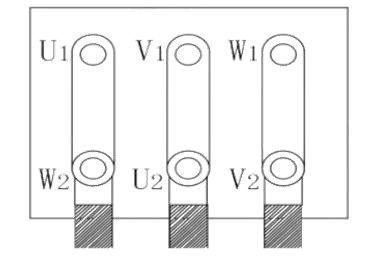

【背景资料】 某施工单位承建一安装工程，项目地处南方，正值雨季。项目部进场后，编制施工进度计划、施工方 案。方案中确定施工方法、工艺要求及质量保证措施等，并对施工人员进行方案交底。 因工期紧张，设备提前到达施工现场。施工人员在循环水泵电动机安装接线时，发现接线盒内有水珠， 擦拭后进行接线（如图 1）。 项目部在循环水泵单体试运转前，对电动机绝缘检查时，发现绝缘电阻不满足要求，釆用电流加热干 燥法对电动机进行干燥处理，用水银温度计测量温度时，被监理叫停。项目部整改后，严格控制干燥温度， 绝缘电阻达到规范要求。试运转中检查电动机的转向及杂声、机身及轴承温升均符合要求。试运转完成后， 项目部对电动机受潮原因调查分析，因电动机到货后未及时办理入库、露天存放未釆取防护措施所致。为 防止类似事件发生，项目部加强了设备仓储管理，保证了后续施工的顺利进行。

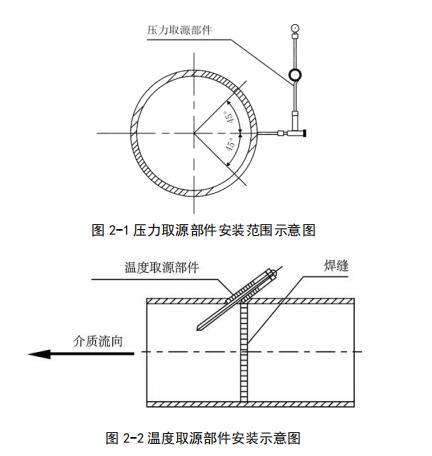

【背景资料】 某工程公司采用 EPC 方式承包一供热站安装工程。工程内容包括：换热器、疏水泵、管道、电气及自 动化安装等。 工程公司成立采购小组，根据工程施工进度、关键工作和主要设备进场时间采购设备、材料等物资,保 证设备材料采购与施工进度合理衔接。 疏水泵联轴器为过盈配合件，施工人员在装配时，将两个半联轴器一起转动，每转 180°测量一次，并 记录 2 个位置的径向位移值和位于同一直径两端测点的轴向位移值。质量部门对此提出异议，认为不符合 规范要求，要求重新测量。 为加强施工现场的安全管理，及时处置突发事件，工程公司升级了《生产安全事故应急救援预案》， 并进行了应急预案的培训、演练。 取源部件到货后，工程公司进行取源部件的安装。压力取源部件的取压点选择范围（见图 2-1），温度 取源部件在管道上开孔焊接安装（见图 2-2），在准备系统水压试验时，温度取源部件的安装被监理要求整改。

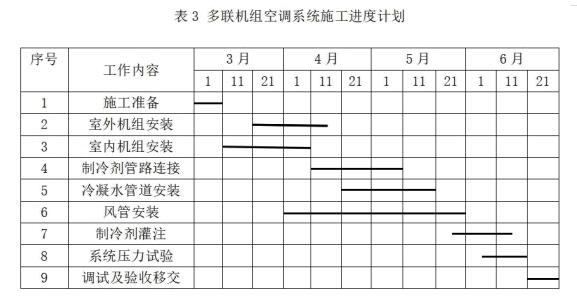

某安装公司承接商务楼机电安装工程，工程内容：设备、管道和通风空调安装等；商务楼办公区域空 调系统采设备、管道和通风空调安装等；商务楼办公区域空调系统采用多联机组。 项目部在施工成本分析预测后，采取劳动定额管理，实行计件工资制；控制设备采购；在量、价方面 控制材料采购；控制施工机械租赁等措施控制施工成本，使计划成本小于安装公司下达给项目部的目标成 本。项目部依据施工总进度计划，编制多联机组空调系统施工进项目部（见表 3），报公司审批时被否定， 要求重新编制。 在施工质量检查时，监理工程师要求项目部整改下列问题： （1）个别柔性短管长度为 300mm，接缝采用粘接； （2）矩形柔性短管与风管连接采用抱箍固定； （3）柔性短管与法兰连接采用压板铆接，铆钉间距为 100mm 商务楼机电工程完成后，安装公司、设计单位和监理单位分别向建设单位提交报告，申请竣工验收， 建设单位组织成立验收组，制定验收方案。安装公司、设计单位和监理单位分别向建设单位移交了工程建 设交工技术文件和监理文件。

A 公司中标某工业改建工程，合同内容包含厂区所有的设备、工艺管线安装等施工总承包。A 公司进场 后，根据工程特点，对工程合同进行分析管理，将其中亏损风险较大的部分埋地工艺管道（设计压力 0.2MPa） 施工分包给具有资质的 B 公司。 A 公司对 B 公司进行合同交底后，A 公司派出代表对 B 公司从施工准备、进场施工、工序施工、工程保 修及技术方面进行了管理。 B 公司进场后，由于建设单位无法提供原厂区埋地管线图，B 公司在施工时挖断供水管道。造成 A 公司 65 万元材料浸水无法使用，机械停滞总费用 43 万元，每天人员窝工费用 4.8 万元，工期延误 25 天。B 公 司机械停滞费 18 万元。管沟开挖完成后，当地发生疫情，导致所有员工被集中隔离，产生总隔离费用 54 万元。为此 A 公司向建设单位提交了工期及费用索赔文件。 B 公司在埋地钢管施工完成后，编制了该部分的液压清洗方案，方案因工艺管道的埋地部分设计未明确 试验压力，拟采用 0.3MPa 的试验压力进行试验，管道油清洗后采取保护措施，该方案被 A 公司否定。 A 公司在卫生器具安装完成后，对某层卫生器具（检验批）的水平度及垂直度进行现场检验，共测量 20 点，测量数据如表 4 所示。

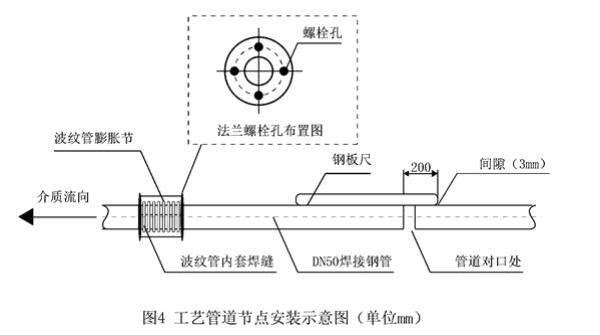

A 公司在质量巡查中，发现工艺管道安装（如图 4 所示）中的膨胀节内套焊缝、法兰及管道对口部位不 符合规范要求，要求整改。

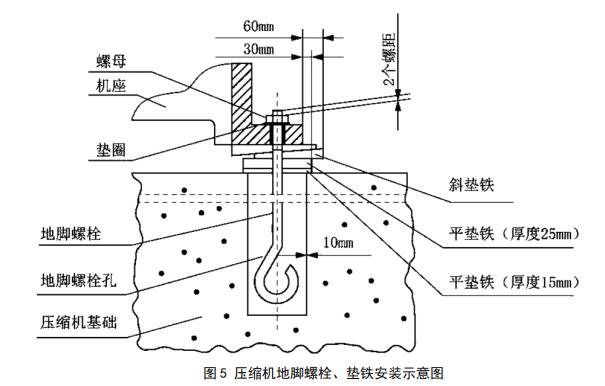

安装公司中标某化工建设项目压缩厂房安装工程，主要包括厂房内设备、工艺管道安装（到厂房外第 一个法兰口)。厂房内主要设备有压缩机组及 32/5 吨桥式起重机（跨度 30.5m）。压缩机组由活塞式压缩机、 汽轮机、联轴器、分离器、冷却器、润滑油站、高位油箱、干气密封系统、控制系统等辅助设备、系统组 成。安装公司进场后，编制了工程《施工组织设计》及各项施工方案。《压缩机组安装方案》对安装所用 计量器具进行了策划，计划配备百分表、螺纹规、千分表、钢卷尺、钢板尺、深度尺。监理工程师审核后， 认为方案中计量器具的种类不能满足安装测量需要，要求补充。 《桥式起重机安装安全专项施工方案》的“验收要求”中，针对施工机械、施工材料、测量手段三项 验收内容，明确了验收标准、验收人员及验收程序。该方案在专家论证时，专家提出“验收要求”中验收 内容不完整，需要补充。 在压缩机组安装过程中，检查发现钳工使用的计量器具无检定标识，但施工人员解释：在用的计量器 具全部检定合格，检定报告及检定合格证由计量员统一集中保管。 压缩机组地脚螺栓安装前，已将基础预留孔中的杂物，地脚螺栓上的油污、氧化皮等清除干净，螺纹 部分也按规定涂抹了油脂，并按方案要求配置了垫铁，高度符合要求。在压缩机组初步找平、找正，地脚 螺栓孔灌浆前(如图 5)，监理工程师检查后，认为压缩机组地脚螺栓和垫铁的安装存在质量问题，要求整改。 压缩机组安装完成后，按规定的运转时间进行了空负荷试运行，运行中润滑油油压保持 0.3MPa，曲轴箱及 机身内润滑油的温度不高于 65°C，各部位无异常。
